无机涂料理论上来讲都具备防火功能，主要因为无机涂料的材料属于天然无机物，一般具有不燃、难燃、阻燃等特性，因此无机涂料经常被用作防火涂料应用在各个建筑施工领域。鉴于无机涂料种类繁多，下面主编给大家分享几种防火无机涂料的做法配方，内容仅供参考学习。

　　一、内墙防火无机涂料做法配方：

　　1、绿色环保内墙防火无机涂料做法配方：

　　该绿色环保内墙防火无机涂料的原料组成包括：硅溶胶10～20重量份、硅酸钾3～10重量份、乳液4～8重量份、纤维素0.1～1重量份、填料30～50重量份、防沉剂0.1～1重量份、稳定剂0.5～1.5重量份、助剂0～5重量份、水20～40重量份;所述硅溶胶为金属离子表面处理的纳米二氧化硅分散体;所述硅酸钾为硅烷改性的稳定型硅酸钾;所述乳液为核壳结构的乳液。

　　2、水性内墙防火无机涂料做法配方：

　　该水性内墙防火无机涂料原料，以质量份数计，水300份、纤维素醚1~5份、改性石墨烯粉1~5份、分散剂1~5份、润湿剂1~5份、消泡剂1~5份、煅烧高岭土100~150份、硅酸铝100~150份、钛白粉150~200份、无机专用乳液10~50份、纳米无机硅200~300份、硅酸钾50~150份。

　　做法过程：

　　步骤一、在搅拌状态下，往水中添加纤维素醚、改性石墨烯粉、分散剂、润湿剂，搅拌均匀得到分散液;

　　步骤二、在搅拌状态下，往步骤一中的分散液添加钛白粉、煅烧高岭土、纤维素醚、苯丙乳液、消泡剂，搅拌均匀得到稳定液;

　　步骤三、在搅拌状态下，往步骤二中的稳定液添加消泡剂、硅酸铝、硅酸钾、纳米无机硅、增稠剂，搅拌均匀得到初品液;

　　步骤四、将步骤三中的初品液调整粘度，搅拌均匀，过滤后得到成品。

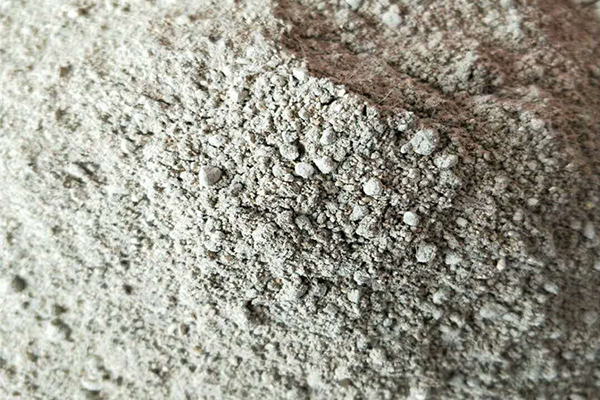

　　二、膨胀型防火无机涂料做法配方：

　　1、(配方一)该配方能同时兼顾较好的防火阻燃性能和耐水性能，属于防火阻燃无机涂料。包括以下重量份的组分：对氨基苯磺酸8～15份、氢氧化钠溶液10～15份、填料20～30份、氯烃-70 3～6份、分散剂0.3～1份、去离子水20～30份、无机树脂30～50份、流平剂1～2份、成膜助剂2～3份。所述氢氧化钠溶液的浓度为4～8mol/l;所述填料为滑石粉、碳酸钙以及石英粉中的一种或多种;所述分散剂为吐温80;所述成膜助剂为丙二醉丁醚;所述流平剂为聚丙烯酸。

　　2、(配方二)该配方是一种无烟无机超薄型膨胀型防火涂料，是由水玻璃、硅溶胶、可膨胀石墨、增强纤维、膨胀珍珠岩、无机阻燃剂、助剂、固化促进剂、水组成。采用物理发泡技术，通过无机阻燃剂和无机发泡剂达到阻燃隔热的效果，防火涂层干膜厚度12mm，能够为基材提供至少60min的耐火保护。本发明在施工过程中无VOC排放，防火作用过程中不产生有毒有害气体和烟气，是一种安全环保的绿色功能涂料。

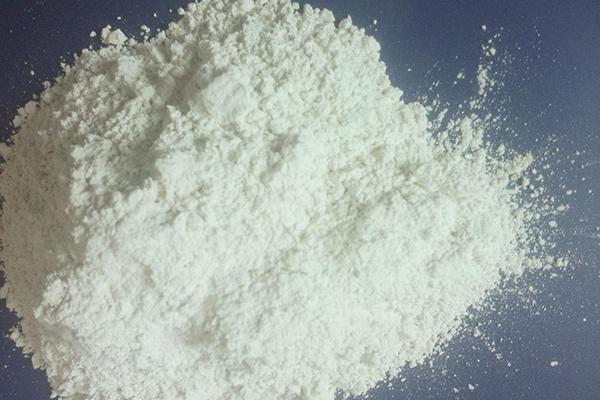

　　三、纯无机防火涂料做法配方：

　　该纯无机防火涂料防火性能一流，可以说是无机涂料在防火方面的最高标杆。主要由下述重量份的原料组成：氢氧化钙55份、硅溶胶20份、氯化钠2份、氢氧化铝15份、海泡石4份、膨润土4份和水100份，将上述各原料按各自的重量份经过混合、高速分散和过滤后即制得成品。本发明为了达到更好的防火效果，所采用的含氢氧根的矿物质氢氧化钙和氢氧化铝，他们的总量占到涂料干物质质量百分比的70%，其在高温的情况时会释放大量的水，起到更好的防火效果。本发明完全由无机成分组成，不添加有机成分，达到真正意义的无甲醛无VOC等毒素，防火等级达到A1级，超级抗菌。

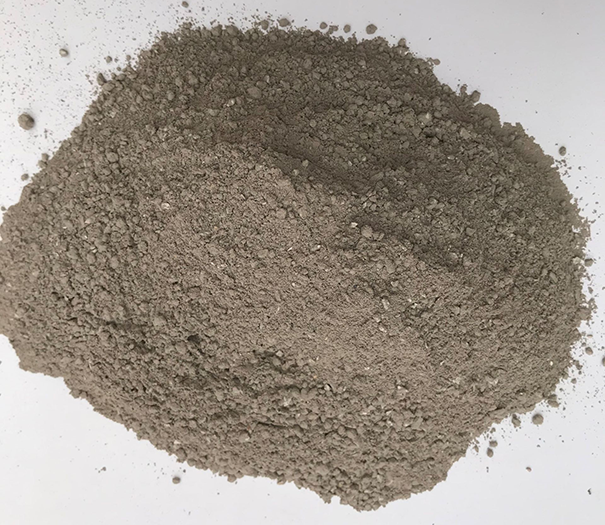

　　四、耐高温防火无机涂料做法配方：

　　该耐高温防火无机涂料主要成分包含有：平均粒径30~125μm的超细铝矾土砂150~300份，强度不低于32.5MPa的铝酸盐水泥130~260份，平均粒径5~30μm的掺合料100~200份，高性能外加剂5~10份，水胶比0.2~0.4.可再分散性乳胶粉6~18份，消泡剂2~5份，分散剂2~4份。该耐高温防火无机涂料具有制作简单、耐高温性能好、耐久性能好、成膜性能好、附着力强等特点，显著提高混凝土结构的耐高温防火性能，提高混凝土结构的使用寿命，适合绿色环保耐高温防火无机涂料的发展与应用。

　　以上从不同性能方面为大家介绍了防火无机涂料做法及详细配方，防火无机涂料目前比较广泛的应用领域主要在建筑内墙和钢结构表面涂覆，如果您觉得这篇文章帮助到了您，欢迎常来贵网站学习浏览。
